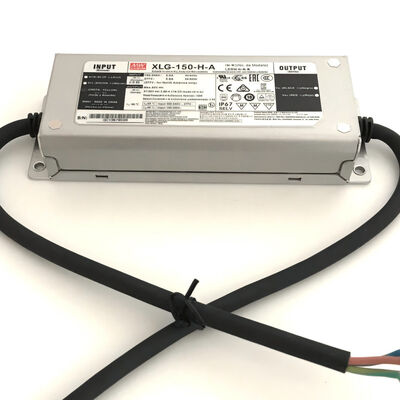

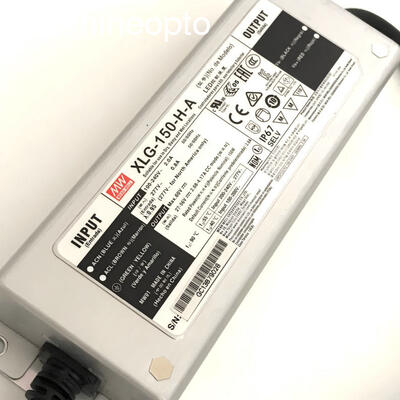

Supir LED 150W dengan rentang input luas 100-305VAC dan garansi 5 tahun

MODEL

XLG-150-12-A

XLG-150-24-A

TEGANGAN DC

12V

24V

WILAYAH SAAT INI KONSTANCatatan.2

8.4~ 12V

16,8~ 24V

SAAT INI DIPERINGKAT  (Bawaan)

12.5A

6.25A

DIPERINGKAT KEKUATAN

150W

150W

RIAK &KEBISINGAN (maks.)  Catatan.3

150mVp-P

240mVp-P

PENYESUAIAN SAAT INI. JANGKAUAN

Dapat disesuaikan untuk Hanya Tipe-A (melalui potensiometer bawaan)

6.5~ 12.5A

3.2~ 6.25A

KELUARAN

TOLERANSI TEGANGAN Catatan.4

±3,0%

±2,0%

PERATURAN GARIS

±0,5%

±0,5%

PERATURAN BEBAN

±2%

±1%

PENYIAPAN, WAKTU BANGKIT    Catatan.6

500MS, 100MS/230VAC,  1200MS, 100MS/115VAC

TAHAN WAKTU (Ketik.)

10MS/ 230VAC  10MS/ 115VAC

VOLTASE JANGKAUAN          Catatan.5

100 ~ 305VAC          142 ~ 431VDC

(Silakan lihat "CHAR STATISbagian AKTERISTIK)

RENTANG FREKUENSI

47 ~ 63Hz

KEKUATAN FAKTOR

hal≥0,97/115VAC,hal≥0,95/230VAC,hal≥0,92/277VAC@penuh memuat

DISTORSI HARMONIS TOTAL

THD< 10%(@memuat≥50%/115VC,230VAC; @memuat≥75%/277VAC)

MASUKAN

EFISIENSI (Biasa)

91,5%

93%

ARUS AC

1.8A / 115VAC      1.0A / 230VAC      0.8A/277VAC

ARUS MASUK (Tip.)

DINGIN AWAL 50A(lebarnya=500μS diukur pada 50% Saya puncak)pada 230VAC;Per NEMA 410

MAKS. TIDAK.dari PSU pada 16A PEMUTUS SIRKUIT

4 unit (pemutus arus tipe B) / 8 unit (sirkuit pemecah ttipe C) pada 230VAC

KEBOCORAN ARUS

<0,75mA / 277VAC

TIDAK MEMUAT

KONSUMSI DAYA

Tanpa konsumsi daya beban <0,5W (untuk stversi andard)

MODEL

XLG-150-LA

XLG-150-MA

XLG-150 -HA

SAAT INI DIPERINGKAT   (Bawaan)

700mA

1400mA

2800mA

DIPERINGKAT KEKUATAN

150W

150W

150W

WILAYAH SAAT INI KONSTAN

120 ~214V

60 ~ 107V

27 ~ 56V

ARUS DAYA PENUH JANGKAUAN

700~1050mA

1400~2100mA

2680~4170mA

KELUARAN

TEGANGAN SIRKUIT TERBUKA (maks.)

225V

115V

60V

PENYESUAIAN SAAT INI. JANGKAUAN

Dapat disesuaikan untuk Hanya Tipe A/AB (melalui bupotensiometer masuk)

350~1050mA

700~2100mA

1400~4170mA

RIPPLE SAAT INI

4,0%(@penuh memuat)

3,0%(@penuh memuat)

3,0%(@penuh memuat)

TOLERANSI SAAT INI

±5%

MENGATUR WAKTU SAMPAI

500MS/230VAC, 1200MS/115VAC

VOLTASE JANGKAUAN          Catatan.5

100 ~ 305VAC          142VDC ~ 431VDC

(Silakan lihat "KARAKTERISTIK STATIS" dan “ DRIVING METODE DARI DIPIMPIN MODUL"bagian)

RENTANG FREKUENSI

47 ~ 63Hz

KEKUATAN FAKTOR (Ketik.)

hal≥0,97 / 115VAC,hal≥0,95 / 230VAC ,hal≥0,92 / 277VAC pada penuh memuat

(Silakan lihat "Power Karakteristik Faktor" bagian)

DISTORSI HARMONIS TOTAL

THD< 10% (@memuat≥50%pada 115VAC/230VAC ,@memuat≥75% pada  277VAC)

Silakan lihat “DISTORSI HARMONIK TOTAL (THD)”bagian

EFISIENSI (Biasa)

93%

92,5%

92%

MASUKAN

ARUS AC (Ketik.)

1.8A / 115VAC      1.0A / 230VAC      0.8A/277VAC

ARUS MASUK (Tip.)

DINGIN AWAL50A(lebarnya=500μS diukur pada 50% Saya puncak)pada 230VAC; Per NEMA 410

MAKS. TIDAK. dari PSU pada 16A RANGKAIAN PEMECAH

4 unit (pemutus arus tipe B) / 8 unit (rangkaian pemutus tipe C) pada 230VAC

KEBOCORAN ARUS

<0,75mA / 277VAC

KEKUATAN SIAGA

KONSUMSI        Catatan.14

Konsumsi daya siaga <0,5W untuk Tipe AB (Peredupan MATI) (untuk versi standarpada)
