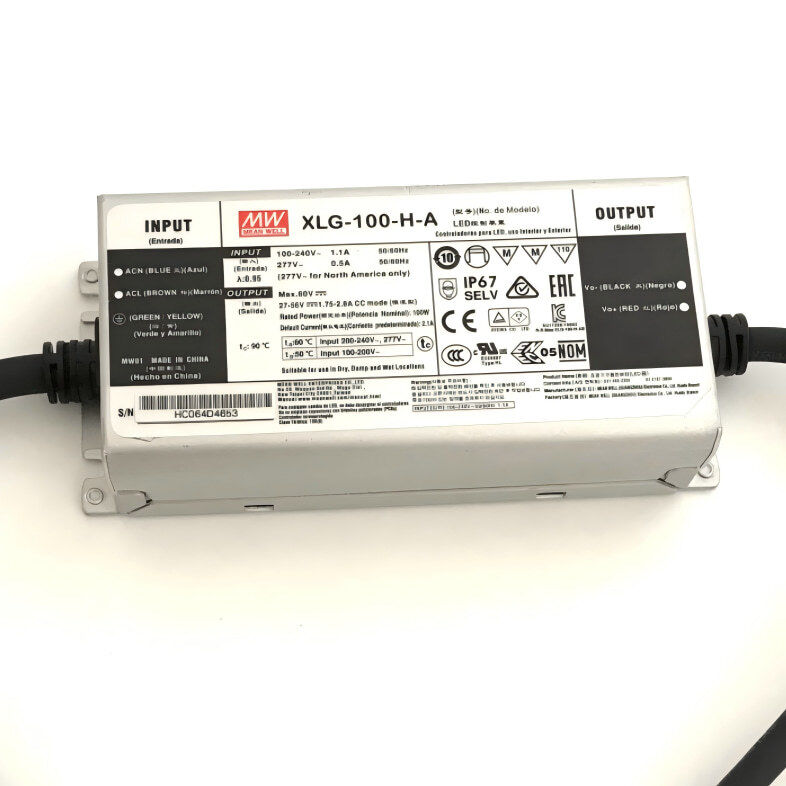

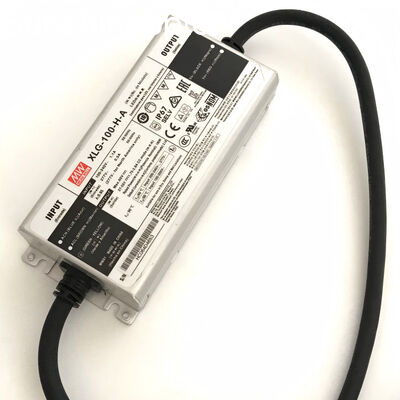

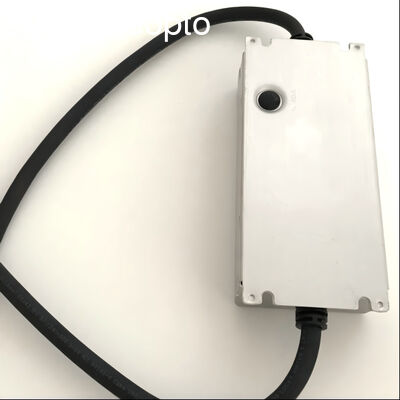

100W IP67 Waterproof Constant Power LED Power Supply dengan output current yang dapat disesuaikan

MODEL

XLG-100-12-A

XLG-100-24-A

TEGANGAN DC

12V

24V

ARUS KONSTAN REGIONCatatan.2

8.4~ 12V

16,8~ 24V

SAAT INI DIPERINGKAT (Bawaan)

8A

4A

KEKUATAN TERTINGKAT

96W

96W

RIAK &KEBISINGAN (maks.)  Catatan.3

150mVp-P

240mVp-P

RANGE PENYESUAIAN SAAT INI

Dapat disesuaikan untuk Hanya Tipe-A (melalui potensioma bawaanter)

4 ~ 8A

2~4A

KELUARAN

TOLERANSI TEGANGAN Catatan.4

±3 0,0%

±2 0,0%

PERATURAN GARIS

±0 0,5%

±0 0,5%

PERATURAN BEBAN

±2%

±1%

PENYIAPAN, WAKTU BANGKIT    Catatan.6

500MS , 100MS/230VAC ,  1200MS , 100MS/115VAC

TAHAN WAKTU (Ketik.)

12MS/ 230VAC  12MS/ 115VAC

VOLTASE JANGKAUAN          Catatan.5

100 ~ 305VAC          142 ~ 431VDC

(Silakan lihat "KARAKTERISTIK STATIS" sbagian)

RENTANG FREKUENSI

47 ~ 63Hz

KEKUATAN FAKTOR

hal≥0 .97/115VAC ,hal≥0 .95/230VAC ,hal≥0 .92/277VAC@penuh memuat

JUMLAH HARMONIS TOTALORSI

THD< 10% (@memuat≥50%/115VAC ,230VAC; @memuat≥75%/277VAC)

MASUKAN

EFISIENSI (Biasa)

92%

92%

ARUS AC

1. 1A / 115VAC      0,5A / 230VAC      0,42A/277VAC

ARUS MASUK (Tip.)

DINGIN AWAL 50A(lebarnya=300μS diukur pada 50% Saya puncak)pada 230VAC;Per NEMA 410

MAKS. TIDAK.dari PSU pada 16A PEMUTUS SIRKUIT

8unit (sirkuit pemecah dari jenis B) / 14unit  (sirkuit pemecah dari jenis C)pada 230VAC

KEBOCORAN ARUS

<0 0,75mA / 277VAC

TIDAK MEMUAT

KONSUMSI DAYA

TIDAK memuat kekuatan konsumsi <0 .5W(untuk standar versi)

MODEL

XLG-100-LA

XLG-100-HA

SAAT INI DIPERINGKAT (Bawaan)

700mA

2100mA

DIPERINGKAT KEKUATAN

100W

100W

ARUS KONSTAN REGION

71 ~ 142V

27 ~ 56V

ARUS DAYA PENUH JANGKAUAN

700~1050mA

1750~2780mA

KELUARAN

TEGANGAN SIRKUIT TERBUKA (maks.)

149V

60V

PENYESUAIAN SAAT INI. JANGKAUAN

350~1050mA

875~2780mA

RIPPLE SAAT INI

3,0%(@dinilai  saat ini)

TOLERANSI SAAT INI

±5%

MENGATUR WAKTU SAMPAI

500MS/230VAC , 1200MS/115VAC

VOLTASE JANGKAUAN          Catatan.5

100 ~ 305VAC          142VDC ~ 431VDC

(Silakan lihat "SKARAKTERISTIK TATIC" dan “ MENGEMUDI METODE DARI DIPIMPIN MODUL"bagian)

RENTANG FREKUENSI

47 ~ 63Hz

KEKUATAN FAKTOR (Ketik.)

hal≥0 .97 / 115VAC ,hal≥0 0,95 / 230VAC ,hal≥0 0,92 / 277VAC pada penuh memuat

(Silakan lihat bagian "Karakteristik Faktor Daya")

DISTORSI HARMONIS TOTAL

THD< 10% (@memuat≥50%pada 115VAC/230VAC ,@memuat≥75% pada  277VAC)

Silakan merujuk ke “DISTORSI HARMONIK TOTAL (THD) " bagian

MASUKAN

EFISIENSI (Biasa)

92,5%

91%

ARUS AC (Ketik.)

1. 1A / 115VAC          0,5A / 230VAC          0,42A / 277VAC

ARUS MASUK (Tip.)

DINGIN AWAL 50A(lebarnya=300μS diukur pada 50% Saya puncak)pada 230VAC; Per NEMA 410

MAKS. TIDAK. dari PSU pada 16A RANGKAIAN PEMECAH

8 unit (pemutus arus tipe B) / 14 unit (sekitartipe pemutus uit C) pada 230VAC

KEBOCORAN ARUS

<0 0,75mA / 277VAC

SIAGA

KONSUMSI DAYA

Konsumsi daya siaga <0 0,5Wuntuk Tipe AB (Peredupan MATI) (untuk versi standar)
